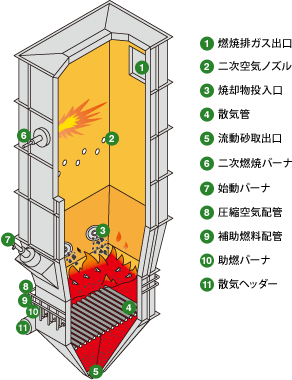

- 炉本体は竪型で、内面耐火材＋耐火断熱構造です。流動層部では、炉内に充填されている高温の流動砂が炉底からの流動空気により、激しく流動しています。
- 焼却物、並びに燃料は流動層部に投入して、瞬時に解砕・熱分解が行われます。
- 燃焼物は炉内を上昇しながら、二次空気等によってフリーボード部で更に燃焼し、完全燃焼されて炉外に燃焼排ガス、飛灰として排出されます。
- 起動時は、始動バーナにより昇温します。
- 高含水率の焼却物の場合、流動層の温度維持のため、助燃バーナを使用します。
- 金属、小石等の不燃物が多く混入する場合は、炉底より容易に排出可能な構造とし、異物を除去する砂循環方式を採用します。
- 燃焼物の性状、投入量により、最適な形状（円形、角型）を選定します。
- 二胴自然循環式ボイラと強制循環式ボイラを組み合わせています。
- 流動層部の燃焼熱を有効に回収するため、層内管を採用しています。
- 燃焼室の周囲を水冷壁パネルで構成し、輻射伝熱により、熱回収します。
- 燃焼ガスは輻射パネル部を通過した後、蒸発管群で構成されるボイラ部により、熱回収されます。
- ボイラ後段では、エコノマイザや熱交換器を設置し、廃熱を有効に回収します。
- 水管に堆積した飛灰を払い落しするスートブロワを設置しています。
| 燃焼方式 |
流動層式 |
ストーカー式 |
| 燃焼原理 |
固体燃焼域 |
砂層内部と表面 |
ストーカー上 |
| 燃焼の制御性 |
速やか |
緩慢 |
| 低空気比燃焼 |
可能 |
困難 |
| 燃料 |
多種燃料への適合性 |
大 |
中 |
| 形状制限 |
有り |
少ない |
| 建設 |
設置スペース |
小（竪型構造） |
大 |
