缶蓋／缶底／キャップ検査システム

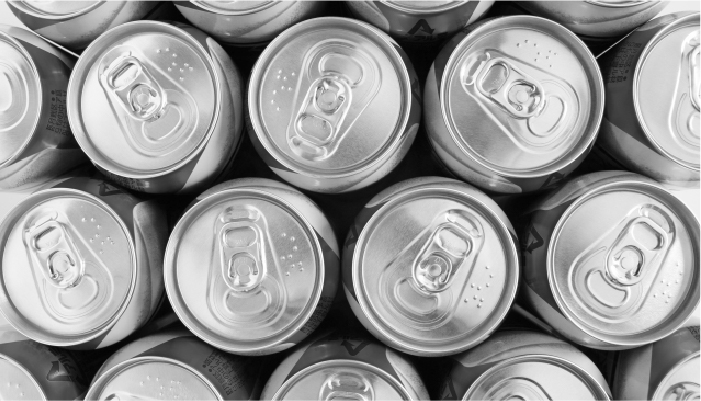

缶蓋/缶底検査システムについて
缶蓋、缶底のよごれや傷などの欠陥不良を高精度に検出するシステムです。
クラボウの
缶蓋/缶底検査システムの特長
高精度カラーカメラによる検査
缶蓋の外面・内面・外周・缶底のよごれや傷を高精度カラーカメラを用いて明確に検出します。
複雑な全面検査も可能
独自の光学系を採用し、缶ボトムの複雑形状の全面検査も可能。また変角照明により、缶底のドーム部、接地部、チャイム部の各部の高精度な検出を実現しました。
缶蓋検査装置
本装置は缶蓋の外面・内面・外周をオンライン・全数検査を行うシステムです。
外面：表面の汚れ、キズ、チャックウォール部の汚れ
リベット拡大：表面の汚れ、キズ、スコアずれ
内面：表面の汚れ、キズ、コンパウンド部検出
外周：外周の汚れ、キズ、カールダメージ
システム構成
360度の基準登録画像とのパターンマッチング比較
最初に１枚の蓋を流し、画像処理で360度回転の基準登録を実施
特長変角LED照明方式で缶蓋の欠陥不良を高精度に検出します。
-
従来見えなかった欠陥が見える
- 照射角の異なる複数の照明装置とカラーカメラにより複数画像を同時撮影。
-
小さな欠陥も見える
- 高精度カラーカメラと高速画像処理エンジンの採用により高品位の画像イメージで検査可能。
-
自動登録によるパターンマッチング検査
- 360度の画像を登録し、パターンマッチング検査を実施。
-
生産効率を考慮した操作性
- 簡易パラメータ登録、自動運転中に検査感度変更が可能。歩留り管理機能も充実。
仕様
| 項目 | 仕様 | 備考 |
|---|---|---|
| 測定対象物 | 各種飲料缶蓋（200径，202径，204径、206径） | 他サイズに関しては別途ご相談ください。 |
| 検査領域 | 外面・リベット拡大、内面、外周 | |
| 処理能力 | MAX1000缶/min(缶蓋間隔20mm以上かつ50msec必要) | |
| 設置対象ライン | 1年を通し検査缶に結露が発生しない場所 | |
| 検出サイズ | 別途限度サンプルで確認 | |
| 缶の位置バラツキ | ±2mm以内 | |
| 周囲温度 | 0～40℃、20～80% RH | 結露なきこと |
| 雰囲気 | 腐食ガスがないこと | |
| 電源 | 3Φ3W 200V 5KVA 60Hz |
缶底検査装置（缶ボトム検査装置）
本装置は飲料缶の製缶ライン上で発生する缶底の汚れ・キズ・凹み不良を、高精度カラーカメラを用い、画像処理にて検出するシステムです。設置場所の狭い場所では単色照明とモノクロカメラでの対応も可能です。
システム構成
カラーカメラと変角照明で缶底面の全面を検査
-
独自の光学系を採用
- 缶ボトムの複雑形状を全面検査を可能にするため、独自の光学系を採用。
-
高精度検出
- 変角照明により、ドーム部、接地部、チャイム部の各部の高精度な検出を実現。
-
マスク機能搭載
- 刻印やボディーマークなど不良判定しないようマスク機能を追加。
仕様
| 項目 | 仕様 | 備考 |
|---|---|---|
| 測定対象物 | 各種飲料缶（350，500cc）缶の底面（外面） | 他サイズに関しては別途ご相談ください。 |
| 処理能力 | 2000CPM | |
| 缶の位置バラツキ | コンベア幅方向に±1mm以下 | |
| 周囲温度 | 0～40℃、20～80% RH | 結露なきこと |
| 雰囲気 | 腐食ガスがないこと | |
| 電源 | 3Φ3W 200V 5KVA 60Hz |
キャップ検査システムについて
キャップ表面の印刷不良をオンライン検査。
カラー処理より色調不良も検査可能！
クラボウの
キャップ検査システムの特長
検出精度の高さ
カラー画像処理により、従来の検査装置では困難であった印刷色の濃い薄いも確実に検出します。
複数色の検査にも対応
2色キャップなど複数色の検査も対応可能
キャップ検査装置
本装置はキャップ表面の印刷不良をオンライン検査。
カラー処理より色調不良も検査可能！
樹脂キャップの印刷抜け、文字欠け、黒点などの不良を高速・高精度に検出する専用装置です。非常に微小な黒点まで検出でき、かつ従来の画像処理では困難な印刷色の薄い濃いも当社独自のカラー処理で簡単に検査できます。カラーで処理するので、2色柄キャップなども、簡単・確実に検査できます。
- カラー画像処理により、従来の検査装置では困難であった印刷色の濃い薄いも確実に検出します。
- ２色キャップなど複数色の検査も対応可能
システム構成
キャップ天面印刷検査
本装置は、主に樹脂・金属キャップの色ムラ不良、マーク（文字・模様）の欠け、汚れ、黒点、印刷ズレなどの印刷不良を高速・高精度に検出する専用装置です。 非常に微細な欠陥も検出でき、かつ従来の白黒画像装置では困難な印刷色の薄い・濃いも当社独自のカラー処理で簡単に検査できます。 カラーで処理するので、複数色で構成された印刷柄キャップなども、確実に検査できます。
- 超高速マッチング方式により、360°ランダムに流れるキャップも全数検査可能です。
- 当社オリジナルのフルカラー処理によりキャップの色ムラなど印刷色不良も確実に検査します。
- 対話方式による簡単な操作ですので、生産現場にも安心して導入可能です。
仕様
| 項目 | 仕様 |
|---|---|
| 天面検査システム | |
| 測定対象物 | 樹脂・金属キャップの天面検査 |
| 検査項目 | 1.汚れ・黒点検出 2.文字欠け、印刷抜け 3.マーク曲がり（印刷ズレ） 4.色ムラ不良 |
| 処理能力 | 標準500CPM（画像処理ユニット一台） ※画像ユニットの増設により1000CPMも対応 |
| 基準キャップ 登録方法 |
ティーチング方式 |
| 表示項目 | 検査結果、不良画像、検査総数、不良数、排出数、検査画像、良品画像、欠陥画像 |
| 設定項目 | 欠陥検出サイズ、検出感度、エッジ周辺感度、各画面表示設定等 |
